Indikátor výkonu

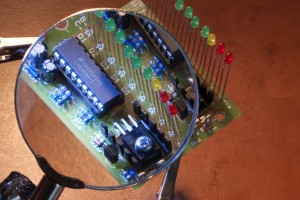

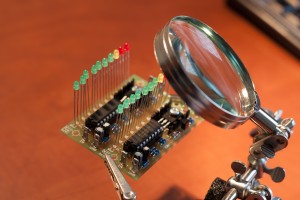

Hotový sestavený modul.

Venku prší, ven se jít nedá (leckdo by ani psa nevyhnal). Ideální čas na krátký projekt.

EZK prodává jednoduchou stavebnici indikátoru hudebního výkonu ASJ3915 SX, což není nic jiného, než doporučené zapojení obvodu LM3915.

Modul (resp. dva moduly, každý pro jeden kanál) dodávají, na rozdíl od jiných, jen v provedení SX, tedy nesestavený a neoživený. Což je ideální a u takto jednoduchého modulu téměř není co pokazit.

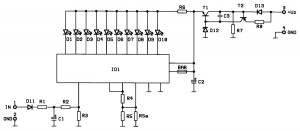

Scéma zapojení bez hodnot součástek. Kompletní schéma je autorským dílem EZK.

Celý modul je navržen dle doporučeného zapojení LM3915

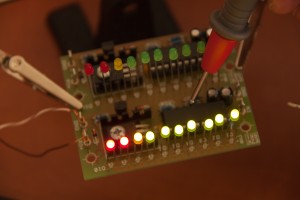

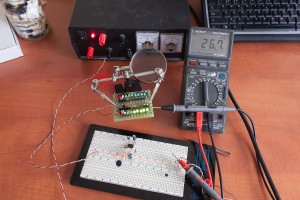

Testování. Vstup není prakticky zatížen, vstupní proud asi 30uA, přičemž se bude měřit výkon na výstupu 100W zesilovače.

Max. výkon.
