Měření přenosových vlastností audio soustavy

Nedávná návštěva podotkla, že její oblíbená hudba zní u mě jinak, prý jsou příliš potlačené středy (nebo naopak zesílené basy a výšky). Pokusil jsem se tedy proměřit elektrickou cestu signálu a to konrétně závislost amplitudy na frekvenci.

Jak se to měřilo

Pokud máme měřit závislost amplitudy signálu na jeho frekvenci, potřebujeme především zdroj signálu u různé frekvenci. Vzhledem k tomu, že přehrávání probíhalo na PC, je ideální použít přímo funkce PC a změřit tak i případné nedostatky v digitální části.

Jako zdroj signálu jsem tedy použil program Audacity, funkce Chirp. Sinový signál o úrovni -6dB od 150Hz po 15kHz. Logaritmická interpolace.

Audacity

Zvuk generoval kodec od Texas Instrument, původně od věhlasné Burr-Brown v mixu Behringer Xenyx 1204, tedy stejný zdroj, jako při přehrávání hudby.

Měřil jsem digitálním osciloskopem Rigol DS2072, ze kterého pochází také níže uvedené snímky.

V Audacity jsem výše popsaným způsobem vygeneroval 12s signál od 150Hz po 15kHz. Osciloskop byl nastaven na single sweep a 1s/dílek. Tím na 12 dílcích bude názorně vidět závislost amplitudy na frekvenci.

Jednotlivým dílkům odpovídají frekvence:

  1. 230Hz
  2. 320Hz
  3. 476Hz
  4. 690Hz
  5. 1kHz
  6. 1,5kHz
  7. 2,2kHz
  8. 3,2kHz
  9. 4,7kHz
  10. 6,9kHz
  11. 10kHz
  12. 15kHz

Přesná frekvence ale není vůbec důležitá, jde především o průběh amplitudy. Dle hlášení bychom tedy očekávali sníženi amplitudy signálu někde uprostřed, kolem 6 dílku.

Naměřená data

Měřil jsem na třech bodech signálové cesty. Nejprve přímo na mix pultu na sluchátkovém výstupu:

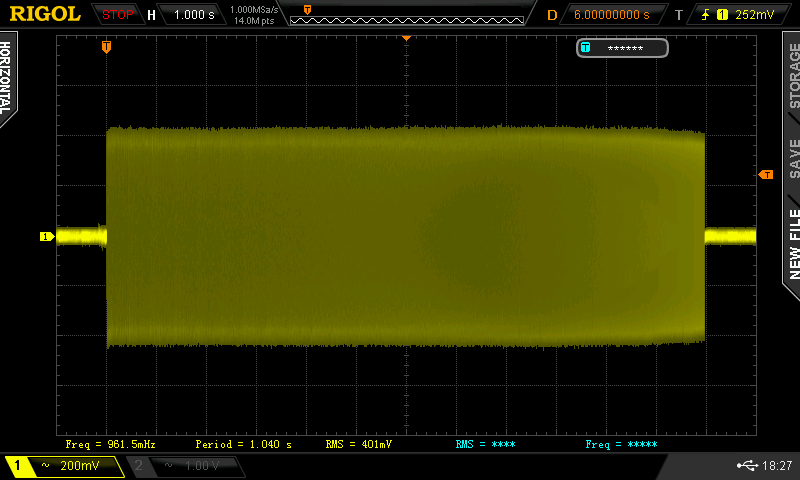

Měření na sluchátkovém výstupu mixu

Zde je výstup téměř zcela lineární, zeslabení na nejvyšších kmitočtech je sice patrné, ale žádném případě nedostahuje limitních -3dB (snížení o 1/4).

Dalším bodem je sluchátkový výstup zesilovače Marantz PM 6002. I zde je výstup prakticky lineární (krom mírného, -1dB, potlačení nejvyšších kmitočtů):

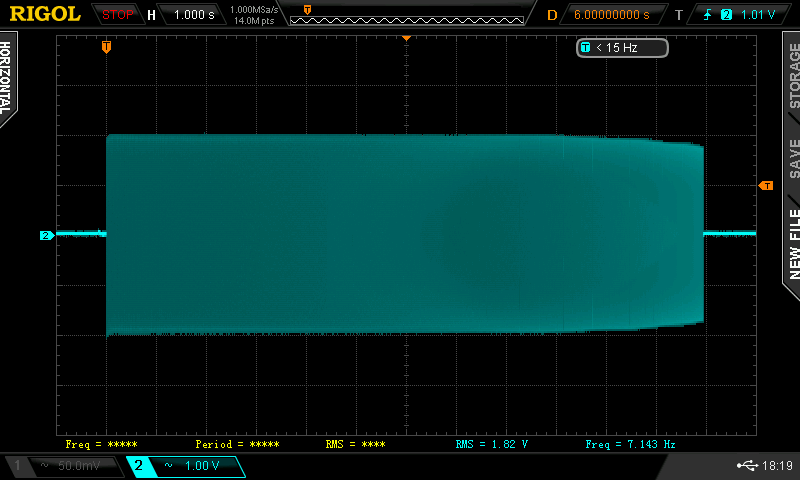

Sluchátkový výstup zesilovače Marantz PM 6002

Jen pro ukázku, takto vypadá výstup, pokud na zesilovači zesílíme basy. Zde je zcela patrné zesílení signálu na počátku, tedy při nízkých kmitočtech:

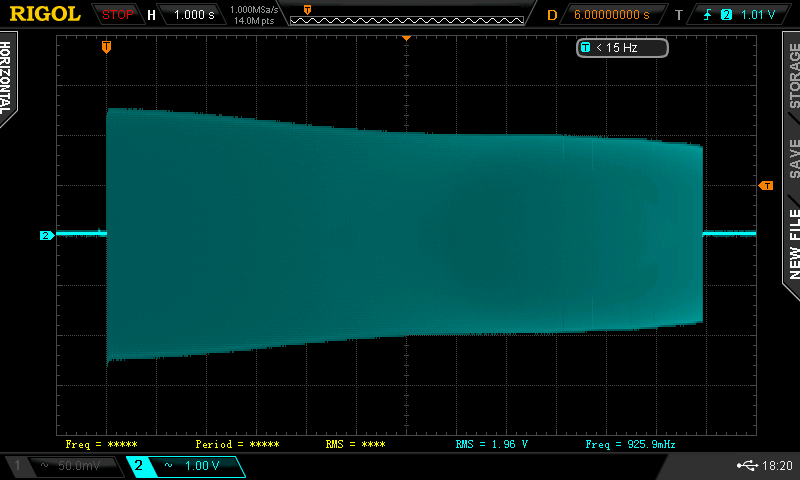

Zesílení basů

A konečně výstup na reproduktorech. Zde je opět vše krásně lineární:

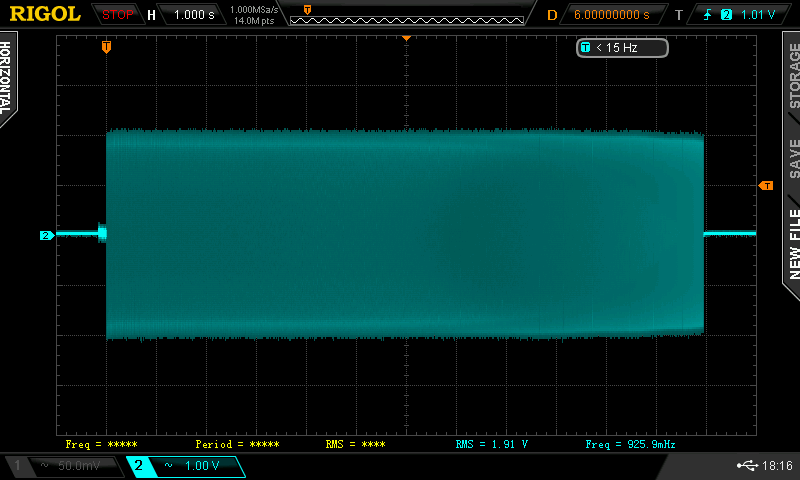

Výstup na reproduktorech

Závěr

Měření tedy neprokázalo domněnku mého přítele, že něco v audiocestě zkresluje zvuk a potlačuje střední kmitočty. Na druhou stranu je třeba zdůraznit se jsem měřil pouze elektrickou část audio cesty, na měření akustických vlastností nemám vybavení. Osobně ale nejčastěji poslouchám hudbu přímo ze sluchátkového výstupu mixpultu a tam je vše v nejlepším pořádku.
