Rychlost wifi, RB751G, Lenovo Thinkpad T530

Nastavení wifi na AP Router Board 751G a klientu Lenovo Thinkpad T530 pro maximální výkon. Pro nedočkavé: lze reálně a snadno dosáhnout rychlosti 100Mbit/s. :-)

Původní stav a očekáváné zlepšení

  • Původní reálná rychlost přenosu po wifi byla cca 30Mbit/s.
  • Vyjednaná rychlost na AP nikdy nepřesáhla 65Mbit/s (obyčejné 802.11bg).
  • Obě strany, jak AP, tak notebook slibují umět 802.11n, který umí rychlosti daleko vyšší. Teoreticky tedy až 600Mbit/s, reálně 400MBit/s při použití 4×4 MIMO.
  • RB750G má vnitřní 2.5dBi antény pro 2×2 MIMO, měl by tedy reálně zvládat 100Mbit/s.

Výsledek

S níže uvedeným nastavením RouterOS 5.22 jsem reálně dosáhl stabilní rychlosti 9MB/s (cca 70Mbit/s; při vyjednané rychlosti 270 Mbit/s ) a to při kopírování souboru pomocí samby (Windows sdílení). Syntetické testy jsem nedělal.

Nastavení ROS

Dump nastavení.

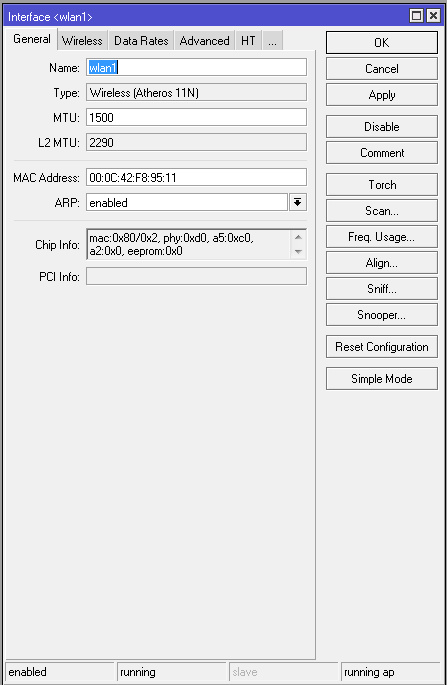

  • Info o kartičce (Atheros 11N)

ROS_5_22_WIFI_0001

  • AP Bridge
  • 2GHz B/G/N (RB751G neumí 5G, což vzhledem ke kratší vlně není vhodné do zastavěného interiéru)
  • 40MHz na kanál (bez toho to nepojede více než 54Mbit/s)
  • Volné 40MHz pásmo (8 po sobě jdoucích kanálů — tohle by v interiéru neměl být problém, železobeton dobře stíní).
  • Nastavení SSID apod, země pro regulaci výkonu.
  • Nastavení zisku antény. Opravdu není nutné hulit výkon na plné koule, právě naopak. Budete méně rušit své okolí.
  • WMM zapnuto.
  • A pochopitelně bridge.
  • Security profile je WPA2 AES.

ROS_5_22_WIFI_0002

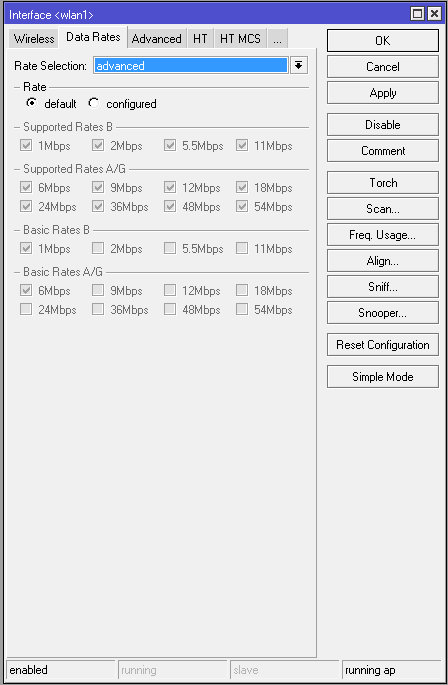

ROS_5_22_WIFI_0011

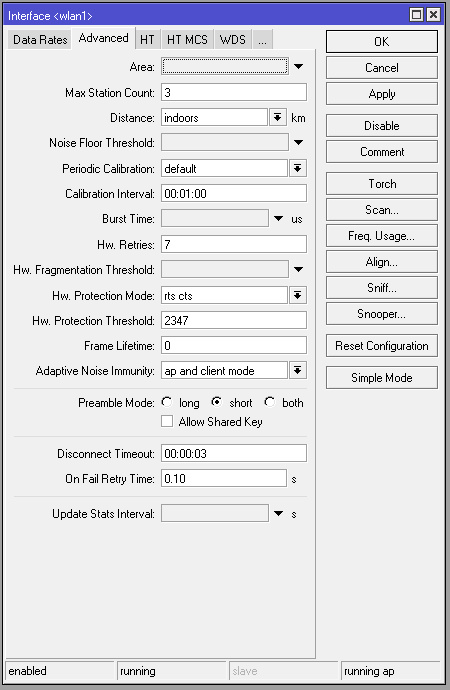

  • 3 stanice (více adres v našem DHCP poolu stejně není).
  • Indoor.
  • Hw protection RTS/CTS.
  • Noise Immunity.
  • Short Preamble.

ROS_5_22_WIFI_0003

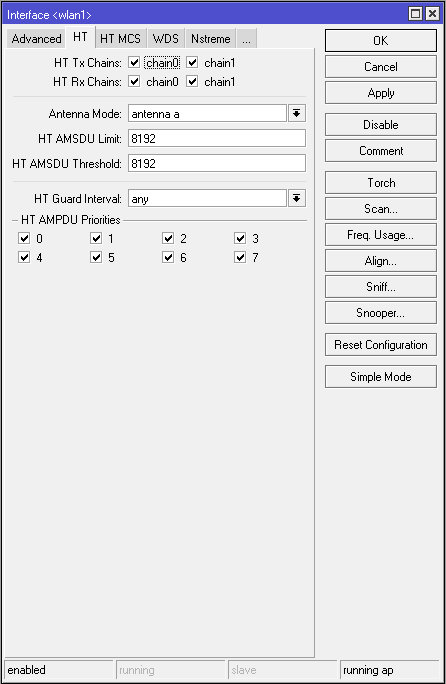

ROS_5_22_WIFI_0010

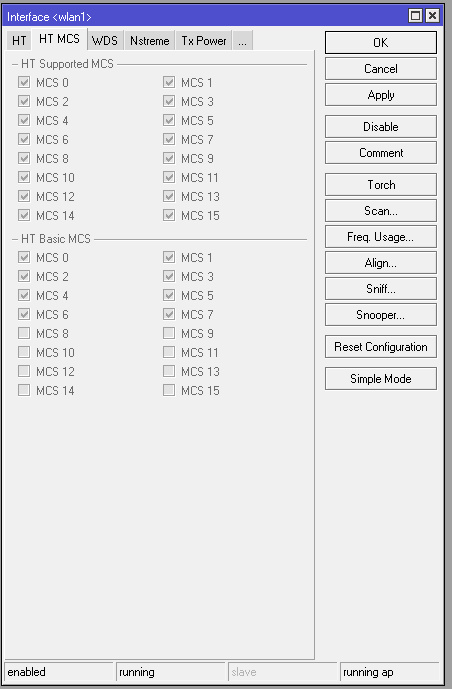

ROS_5_22_WIFI_0004

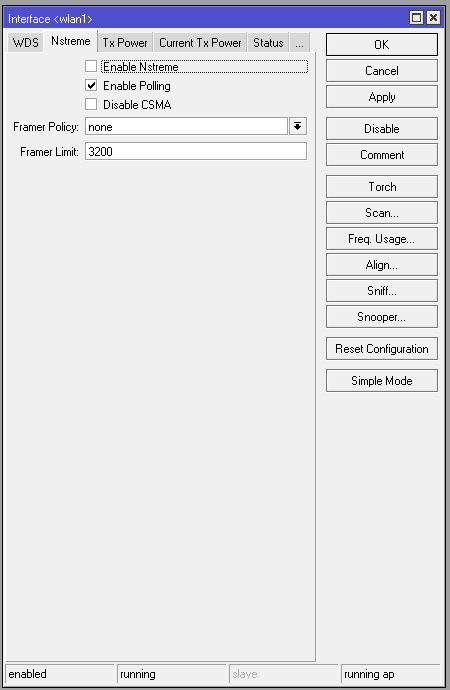

ROS_5_22_WIFI_0005

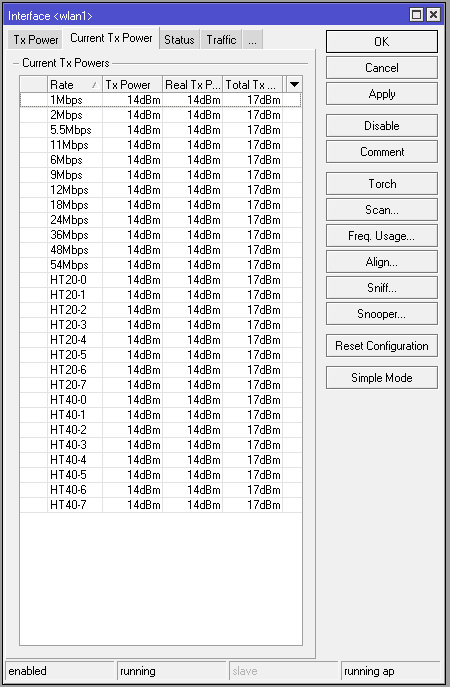

ROS_5_22_WIFI_0006

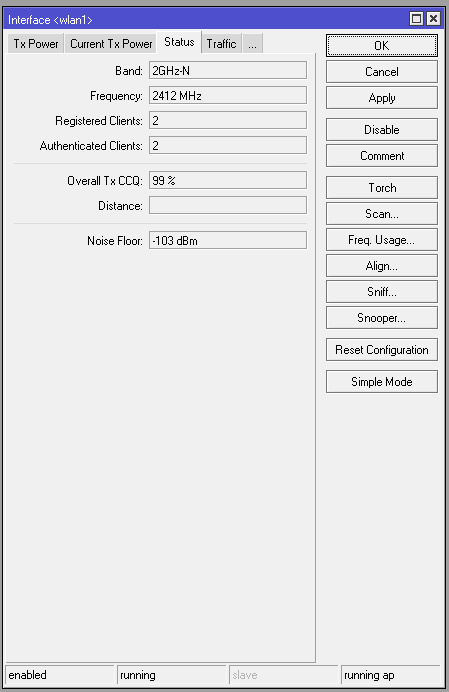

ROS_5_22_WIFI_0007

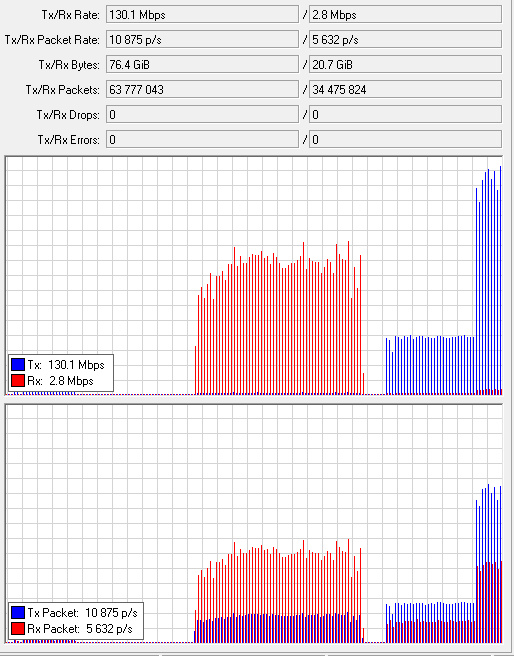

Výsledky měření

  • Přenos souborů z LAN serveru přes Windows sdílení z klienta Windows 7 na Lenovo T530
  • 130Mbit/s reálný download
  • 86Mbit/s reálný upload
  • Registrace klienta je 300/270 (Mbit/s)

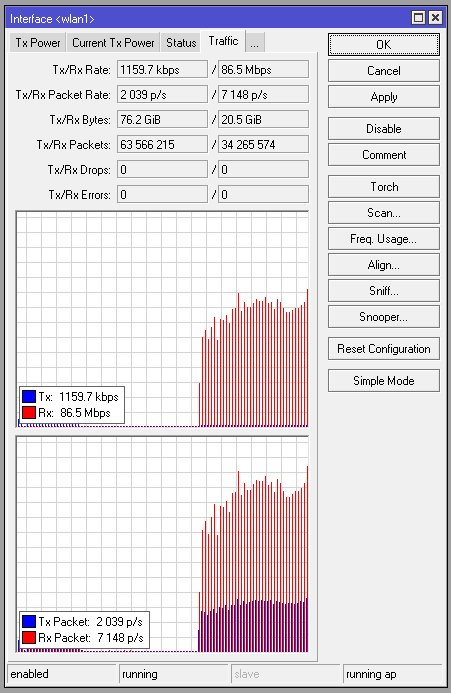

ROS_5_22_WIFI_0008
ROS_5_22_WIFI_0009

 Nastavení wifi síťovky ve Windows 7

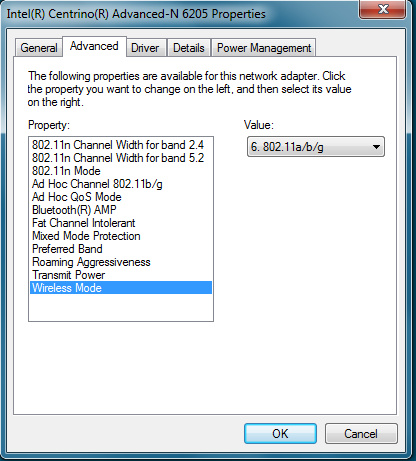

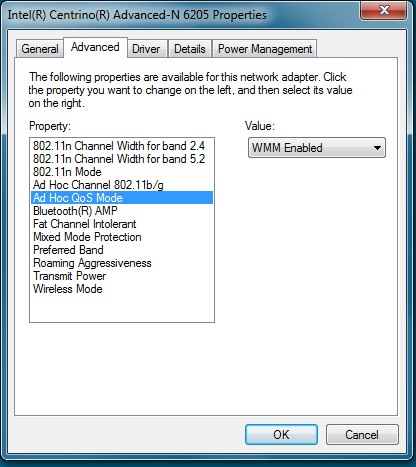

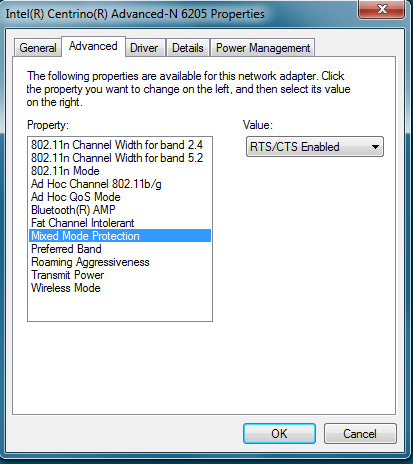

Je třeba to nastavit stejně jako AP, tedy zejména povolit 40MHz pásmo (default je 20MHz pro 2.4GHz), povolit 802.11n, a zapnout WMM.

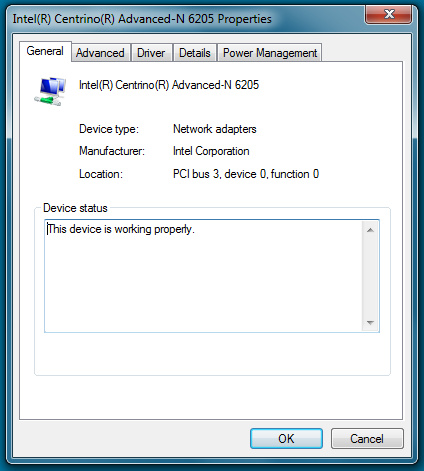

W7_Centrino_Wifi_0001

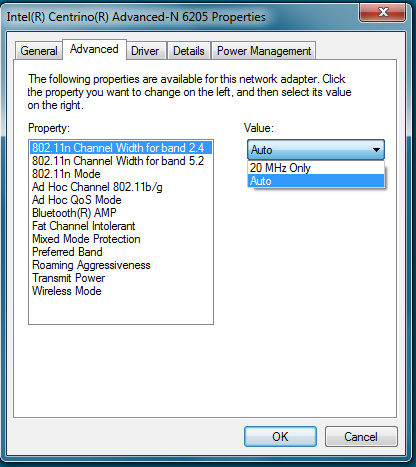

W7_Centrino_Wifi_0002

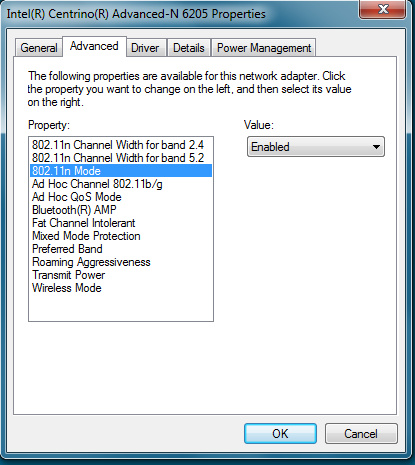

W7_Centrino_Wifi_0003

W7_Centrino_Wifi_0004

W7_Centrino_Wifi_0005

W7_Centrino_Wifi_0006



Příspěvek byl publikován v rubrice Hardware, Wifi. Můžete si uložit jeho odkaz mezi své oblíbené záložky.

2 komentáře u Rychlost wifi, RB751G, Lenovo Thinkpad T530

  1. xurfa napsal:

    40MHz kanál ve 2.4GHz pásmu je prasárna. Prakticky zabereš téměř celé pásmo. To ti jako nestačí MIMO?

    • Heron napsal:

      V článku uvádím, že se jedná o interiér (železobeton) tedy fakt, že si zaberu půl pásma je docela jedno, protože dosah je stejně omezen na jednu, dvě zdi. Navíc je tam snížený výkon. Venku by to prasárna byla.
